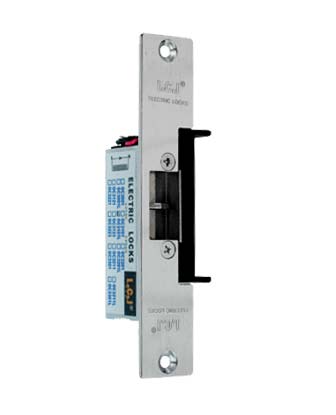

OC3103 /OC3103L 電鎖口
產品概述
嵌入式安裝，與陽極機械鎖或球型鎖配套使用，適用于辦公大樓、木門、不銹鋼門、消防門、小區出入口大門使用
產品特性
- 通電上鎖
- 選用優質造磁材料和特殊工藝處理，長時間工作后不產生殘磁
- 結合電子、機械、力學原理設計生產，做到低電流就能工作，經久耐用
- 應用范圍：適用于任何有框木門；可與門禁系統配套使用；可與樓宇對講系統配套使用；可與可視對講系統配套使用
技術指標
型號 |
OC3103 |
OC3103L |
適合門種類 |
木門、不銹鋼門、消防門 |
開鎖方式 |
通電上鎖，斷電開鎖 |
開鎖時間 |
由斷電時間決定 |
開鎖角度 |
檔板后翻 |
鎖體尺寸 |
99(L)×21(W)×32(H)mm |
面板尺寸 |
L150×W28×H3mm |
鎖舌寬度 |
30 mm |
鎖舌深度 |
11 mm |
工作電壓 |
DC12V±15% |
工作電流 |
120mA |
| 門狀態信號 |
無 |
有
|
| 信號線接法 |
無 |
綠色線（COM－公共線）、藍色線（NO－常開）、橙色線（NC-常閉），橙色線（NC）與綠色線（COM）輸出常閉信號
藍色線（NO）與綠色線（COM）輸出常開信號
|
| 輸出信號的標準 |
無 |
電鎖斷電狀態時的信號 |
延時 |
0 S |
安裝方式 |
嵌入式，一般側裝于門框上 |
導線要求 |
ø0.3²多股銅線 |
承受壓力 |
250kg |
工作環境溫度 |
-10℃ ~ +50℃ |
| 通電后溫度 |
常溫+15℃ |
| 重量 |
400g |
| 通過認證 |
公安部安全與
警用電子產品質量檢測中
心(MA)型式檢驗.
歐盟CE認證 |
配套要求 |
陽極鎖，包括球型鎖陽極鎖或者是帶彈簧的鎖舌 |
 OC3103/OC3103L 標準包裝清單
| 序號 |
項目 |
規格 |
數量 |
單位 |
備注 |
| 1 |
鎖體 |
99(L)×21(W)×32(H)mm |
1 |
把 |
|
| 2 |
保護二極管 |
1N4007 |
1 |
只 |
|
| 3 |
木牙螺絲 |
M4*21 |
2 |
顆 |
|
| 4 |
機械螺絲 |
M5*10 |
2 |
顆 |
|
| 5 |
說明書 |
|
1 |
份 |
|
| 6 |
合格證 |
|
1 |
份 |
|
需要8mm的鎖舌深度可訂做，需要13mm的鎖舌深度，可選擇OC3101KS
安裝圖
