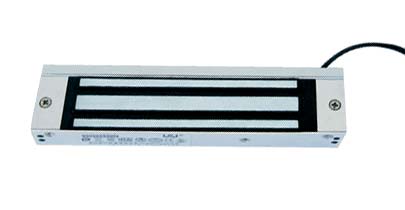

MC-150H 明裝型磁力鎖
產品概述
表面明裝型，廣泛應用于安全門、逃生門、防火門等能與樓宇對講機及門禁系統配套使用。
產品特性
- 通電開鎖
- 不含回鎖功能、與方舌機械鎖配套
- 選用優質造磁材料和特殊工藝處理，長時間工作后不產生殘磁，不怕長時間使用后吸板被磁化所導致吸力減弱。
- 該產品無機械故障、無磨損、無噪音，使用壽命更長。
- 應用范圍：適用于任何有框門；消防通道門；下無框玻璃門可選擇配件（PUMC150），內推門可選擇配件（PLMC150與PZMC150）
技術指標
型號 |
MC150H |
MC150L |
適合門種類 |
安全門、逃生門、防火門等 |
上鎖方式 |
通電上鎖 |
上鎖時間 |
由通電時間決定 |
開鎖角度 |
90° |
鎖體尺寸 |
166(L)×40(W)×21(H)mm |
吸板尺寸 |
L130×W32×H11mm |
工作電壓 |
DC12V±15%（或DC24V） |
工作電流 |
380mA（或190mA） |
| 門狀態信號 |
無 |
有 |
延時 |
0 S |
安裝方式 |
明裝 |
導線要求 |
ø0.3²多股銅線 |
吸合力 |
150kg |
| 通電后溫度 |
常溫+5℃ |
| 重量 |
1050g |
| 通過認證 |
公安部安全與
警用電子產品質量檢測中
心(MA)型式檢驗.
歐盟CE認證 |

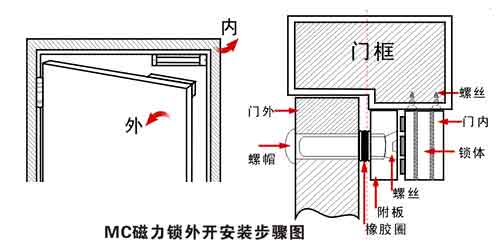

 LCJ MC系列鎖向外開安裝圖

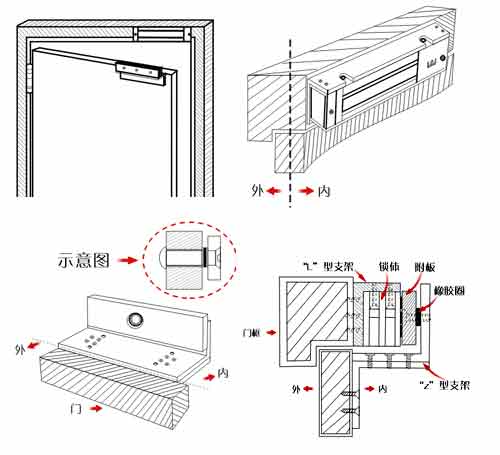

LCJ MC系列鎖向內開安裝圖
LCJ MC系列鎖規格表
型號 |
A |
B |
C |
D |
E |
F |
G |
H |
| MC150H |
166 |
35 |
21 |
6 |
21 |
130 |
32 |
11 |
| MC150L |
216 |
35 |
21 |
6 |
21 |
130 |
32 |
11 |
| MC270H/L |
253 |
42 |
25 |
6 |
25 |
185 |
38 |
12 |
| MC300H/L |
253 |
48 |
27.5 |
6 |
27.5 |
185 |
48 |
12 |
| MC500H/L |
280 |
63 |
37.5 |
7 |
37.5 |
185 |
58 |
14.5 |
| |
|
|
|
|
|
|
|
|
| MC150D |
332 |
35 |
21 |
6 |
21 |
130 |
32 |
11 |
| MC270D/L |
506 |
42 |
24.5 |
6 |
24.5 |
185 |
38 |
12 |
| MC300D/L |
506 |
48 |
27.5 |
6 |
27.5 |
185 |
48 |
12 |
| |
|
|
|
|
|
|
|
|
| MC150T |
166 |
35 |
21 |
182 |
20 |
130 |
33 |
11 |
| MC270T |
205 |
42 |
25 |
221 |
18 |
185 |
38 |
12 |
| MC270TL |
253 |
42 |
25 |
269 |
18 |
185 |
38 |
12 |
| MC300T |
205 |
48 |
27.5 |
221 |
18 |
185 |
48 |
12 |
